TändpunktsinstäIlning

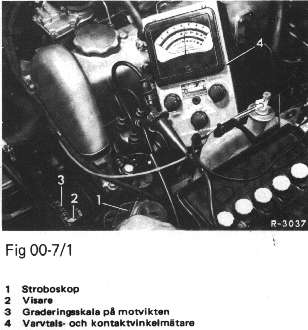

1. Tändpunkten skall ställas in med stroboskop efter förskrivet värde vid ett bestämt varvtal. Därvid skall vacuumledningen lossas från fördelaren. Kontrollera tändpunkten med stroboskop och varvräknare på cylinder 1. Höj motorns varvtal till 4500 r/m och läs av värdet på motvikten respektive svängningsdämparen (Fig 00-7/1) (Inställningsvärden : se Arb-nr 00-0). Om nödvändigt skall strömfördelaren vridas tills det föreskrivna värdet erhålles.

2. På strömfördelare med två brytarkontaktpar (300-SE-typerna) skall kontaktavståndet kontrolleras på båda kontaktparen (Fig 00-6/1). Därtill kontrolleras också tändpunkten för cylinder 6. Avviker tändpunkten mer än 2^o vevaxelvinkel från cylinder 1 (se Arb-nr 00-0), skall kontaktavståndet korrigeras på följande sätt: Mellanplattan (2) respektive brytarkontaktparen (A och B) justeras mot varandra. Därvid lossas inställningsfästskruvarna (3 och 11) och mellanplattan (2) respektive brytarkontaktparet (B) justeras från eller till kontaktparet (A) (Fig 00-6/1). Om mellanplattan (2) justerats skall kontaktvinkeln mätas och eventuellt korrigeras enligt Arb-nr 00-6. Förändring av kontaktvinkeln medför ändring av kontaktavståndet. Därför skall kontaktvinkeln och -avståndet avstämmas mot varandra tills de angivna inställningsvärdena nåtts.

Anmärkning De båda brytarkontaktparens föreskrivna kontaktavstånd på 180^o skall helst ställas in i en strömfördelarprovbänk. Finns ingen provbänk tillgänglig rekommenderas användning av gradskivan 000 589 25 23 00 och en provlampa.

Före nyinställning skall strömfördelaren naturligtvis undersökas beträffande felaktigheter såsom nötta lyftklackar, för stort radialspel på fördelaraxeln (1), en lös bottenplatta (5) os v. (Fig 00-6/1). Konstaterade fel skall därvid omgående avhjälpas.

3. Kontroll av vacuumregleringens början och regleringsområde

a) Vacuumregleringens början Vacuumregleringen av strömfördelaren skall utan belastning börja vid föreskrivet motorvarvtal (se Arb-nr 00-0), dvs vacuumregleringen får först träda i funktion vid spjällöppningens början. På tomgång måste gasspjället vara helt stängt på insprutningsmotorer. Vacuumregleringens början kan korrigeras genom ut - eller inskruvning av vacuumdosans (8) instä]lningsskruv (Fig 00-6/1).

b) Vacuumregleringsområde Strömfördelarens vacuumregleringsområde skall mätas utan belastning (Värden: se Arb-nr 00-0). Regleringsområdet kan ökas genom utskruvning av anslagsmuttern på dragstången (10), som förbinder membranet i vacuumdosan (8) med bottenplattan (5), respektive minskas genom inskruvning (Fig 00-6/1).

Uppstår motorknackningar i varvtalsområdet mellan 1500 och 2500 r/m vid användning av bensin med lägre oktantal än 96 på insprutningsmotorer och 98 på förgasarmotorer, enligt research metoden, skall tändpunktenställas tillbaka och anpassas till oktantalet på det använda bränslet. Som riktvärde för denna inställning gäller att tändpunkten ställs tillbaka 1^o vevaxelvinkel för varje enhet lägre oktantal. Ett delstrecks förställning på strömfördelarlagrets skala motsvarar en tändpunktsförändring av 2^o vevaxelvinkel. Tändpunkten får ställas tillbaka högst 6^o vid 4500 r/m. Så snart bränsle med föreskrivet oktantal åter finns till hands, skall tändningen höjas till föreskrivet värde.
